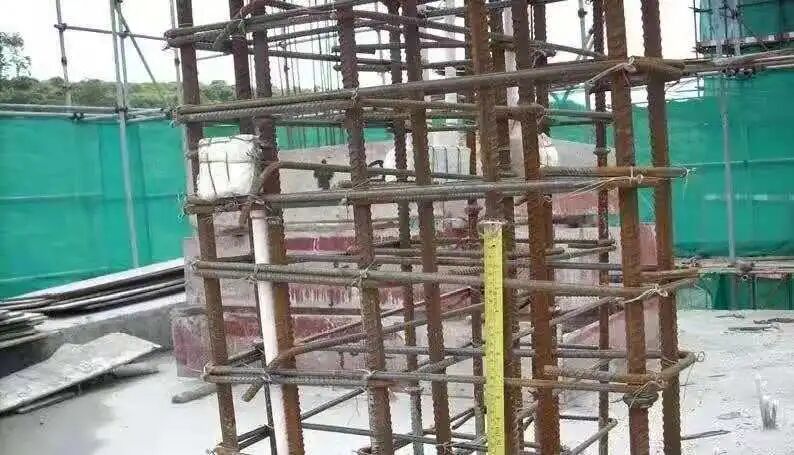

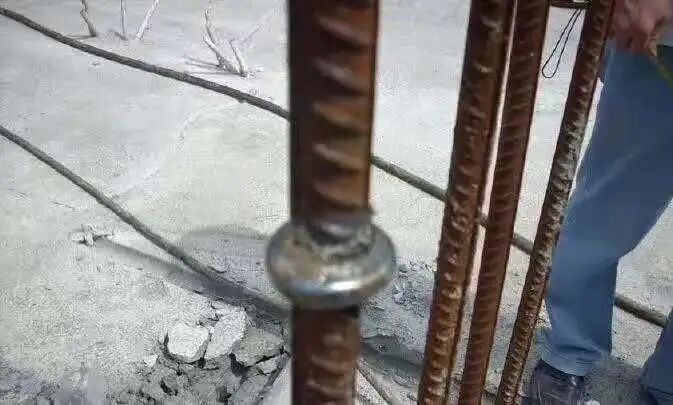

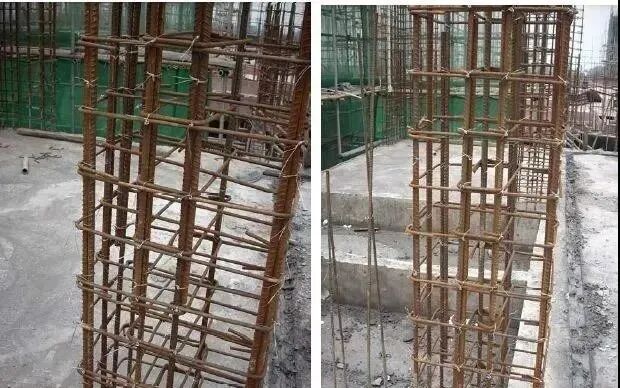

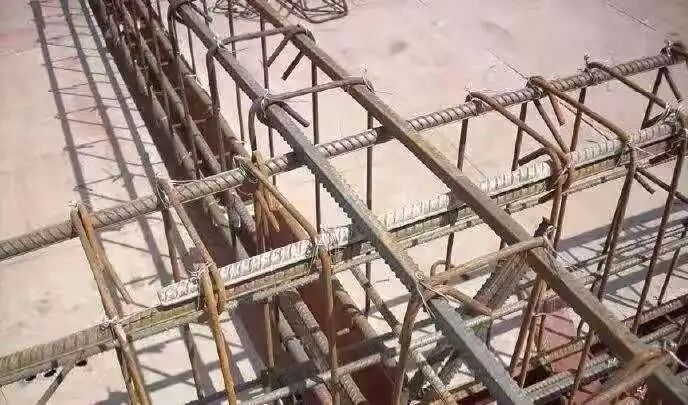

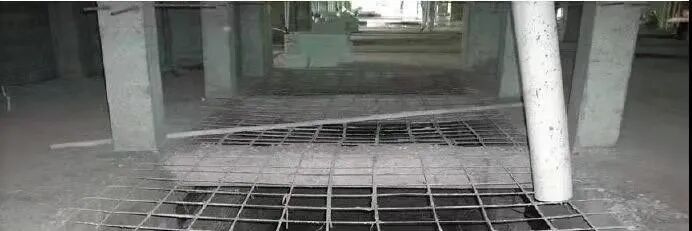

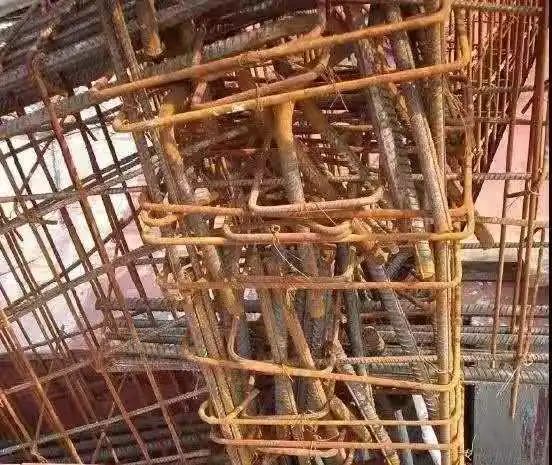

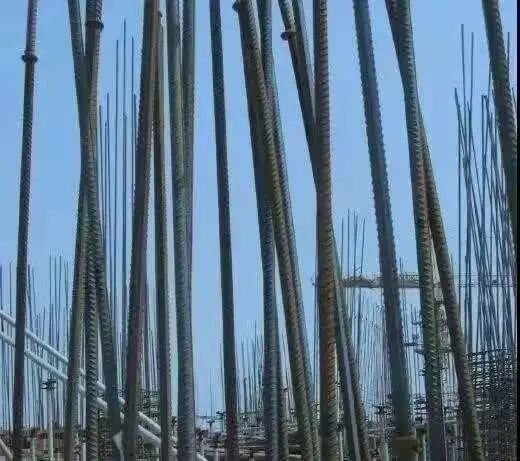

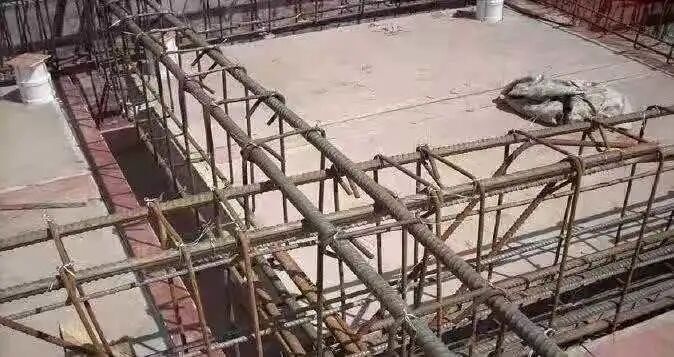

墙、柱钢筋的电渣压力焊质量标准 及通病防治 质量通病： ① 焊接接头的轴线偏移大于0.1d 或超过2mm。 ② 接头弯折角度大于4º。 ③ 接头咬边，或局部未熔合。 ④ 焊包不匀，高度不足4mm。 ⑤ 钢筋接头处有小气孔眼。 ⑥ 钢筋表面烧伤，易发生脆断。 ⑦ 焊缝中夹渣。 ⑧ 接头形成不良，焊包上翻或下流。 ⑨ 相邻接头未错开或错开距离不符合设计和规范要求（至少应为35d，且不小于500mm）。 柱筋电渣压力焊相邻接头错开只有32d。 焊接接头局部未熔合。 焊接接头偏包严重、上翻等缺陷。 焊接接头成型不良。 钢筋上下错位超过规范要求。 接头上下钢筋弯折过大。 防治措施： ① 钢筋端部歪扭和不直部分在焊接前应矫正，端部歪扭的钢筋不得焊接。 ② 两钢筋在夹具内上下应同心，在同一条轴线上，焊接过程中保持钢筋竖直和稳定。 ③ 钢筋下压时，压力不能过大，焊接完后不能立即卸下夹具，应在停焊后约2min再卸夹具，以免钢筋倾斜。 ④ 要控制好焊接电流和通电时间，送钢筋的速度要迅速，适当加大顶压力。 ⑤ 当钢筋端头倾斜过大时，应事先把倾斜部分切去才能焊接，端面力求平整。 ⑥ 焊剂在使用前必须烘干，否则容量形成气孔。焊剂一般需要经250℃烘干，时间不少于2 小时。 ⑦ 焊前应把钢筋端部铁锈及油污清除干净。 ⑧ 焊前应把钢筋夹紧，防止钢筋相互碰撞。焊接时要防止焊剂泄漏下流。 ⑨ 相邻接头应错开，符合规范及设计要求，一般为35d，且不小于500 mm。 合格标准：如下图 钢筋下下对正，无偏移，无折角，无气泡，钢筋无烧伤，焊包基本均匀、美观且高度在4mm以上。 焊包均匀、无弯折、无错位，成型良好，焊包高度符合要求。 相邻接头相互错开距离满足不小于35d的要求。 洞口加强钢筋的安装质量标准 及通病防治 质量通病： ① 剪力墙门窗洞口四角的加强钢筋漏放或长度不够要求或位置不当。 ② 楼板面预留洞口四周未放加强钢筋或放置的加强筋不符合要求，洞口内板底钢筋未贯穿连通。 ③ 预留洞口位置设置不合要求，影响到主受力钢筋的配置。 板预留洞口内钢筋未连通，四边未设加强钢筋。 预留洞口设置不符合要求，墙端柱主筋被切断或被移位。 剪力墙预留洞口钢筋处理不符合要求，主筋弯曲，水平筋、箍筋不到位 。 防治措施： ① 按照设计图认真下料，向钢筋工人做好技术交底，浇筑砼前做好隐蔽验收。 ② 楼板预留洞按无洞情况配楼板底筋，墙或楼板预留洞周边按设计要求配置加强筋。 合格标准：如下图 柱箍筋的安装质量标准及通病防治 质量通病： ① 箍筋间距过大，不符合设计要求。箍筋与柱筋不垂直，交点未绑牢。 ② 柱筋上下两端的加密箍的间距、数量、加密区高度等未按要求设置。 ③ 柱受力钢筋绑扎搭接范围内箍筋未加密。 ④ 柱箍未按抗震要求设135°弯钩，弯钩端平直段长度不够10d。 柱箍筋未设置135度弯钩。 防治措施： ① 箍筋下料制作时要按设计要求，有抗震要求的必须设135°弯钩。或将箍筋绑好后再用工具扳成135°弯钩也可。 ② 箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。 ③ 箍筋安装前要做好交底工作，相互提醒，应把箍筋接头位置相互错开绑扎。箍筋最好用粉笔划好位置。 ④ 柱箍的加密高度必须按设计图纸、规范要求。 合格标准：如下图 ① 箍筋间距均匀、符合设计要求，箍筋与竖筋垂直，绑扎牢固。 ② 柱箍上下端加密区清晰、长度符合要求，柱筋骨架整体成型良好、垂直。 ③ 所有抗震要求的箍筋都带有135°弯钩。 箍筋有135度弯钩，间距均匀合理，柱下部加密符合要求，箍筋绑扎牢固。 柱箍筋垂直主筋、间距合理、均匀，上下端箍筋加密间距及高度均匀，整体成型良好符合要求。 柱箍筋安装搭设操作平台，柱上下箍筋加密区段基本符合要求，柱骨架垂直、整体成型良好。 节点区箍筋的安装质量标准及通病防治 质量通病： ① 节点内无箍筋，或箍筋挤在一起没有分开。 ② 节点箍筋与主筋不垂直，节点内钢筋较多较密，布置不合理，箍筋歪斜使墙、柱筋出现偏位。 ③ 节点内箍筋间距过大，没有按加密要求配置。 节点几支箍筋随意放置无绑扎，上面几个被板筋挡住不能落入节点内，节点内基本没有箍筋。 异型柱节点内无箍筋。 柱节点内钢筋密集，钢筋摆放较混乱，箍筋未能正常定位安装。 防治措施： ① 按设计要求下料，安装前做好交底工作。 ② 根据节点的高度，把节点内的箍筋按加密间距用附加钢筋点焊焊接成笼形，然后在摆放梁钢筋前套入节点墙、柱受力筋。 合格标准：如下图 柱节点箍筋加工制作成型，间距符合要求，安装方便，能保证节点箍筋要求。 成型墙、柱节点箍筋笼，安装方便、质量有保证。 梁柱节点箍筋加密符合要求。 梁箍筋的安装质量标准及通病防治 质量通病： ① 梁端箍筋加密长度不够，间距偏大。 ② 梁箍筋与主筋不垂直，梁受力截面减小。 ③ 主次梁节点处，主梁两侧附加箍筋设置不符合要求。 ④ 梁端第一个箍距节点边距离太大。 梁箍筋加密区长度不够，规范要求不小于1.5倍梁高（一级抗震为2倍梁高）。 主次梁相交处，主梁两侧未按要求加密，设置的加密箍数量和间距均不符合要求。 主次梁相交处，两侧设置的加密箍数量和间距均不符合要求。 梁第一个箍筋距节点的距离太大，不符合要求。 主次梁节点范围内未正常配置箍筋。 梁箍歪斜、与梁主筋不垂直，安装不到位也不牢固。 防治措施： ① 按设计要求的尺寸正确制作成型箍筋，以保证钢筋绑扎不偏位。 ② 梁支座处的箍筋从梁边或墙边50mm处开始设置。 ③ 梁端箍筋加密区长度及箍筋间距要严格按设计要求和施工规范要求。 ④ 严格钢筋的隐蔽验收，不符合要求不能浇筑砼。 合格标准：如下图 ① 主次梁相交处加密箍筋为每侧3个间距50mm的同直径箍筋。 ② 梁端箍筋加密区长度为不小于1.5 倍梁高（一级抗震为2 倍梁高），且 不小于500mm。 ③ 有抗震要求的梁箍筋
